开关状态监测告警无线终端产品说明书
# 一.功能概述
I. 两路开关量监测接口：第一路阀门接通状态监测接口，第二路浮球开关状态监测接口。
① 第一路阀门监测接口：
CAM1监测接口接通延时，默认为3S内部阀门接通计次计数器加1；
（可下发指令修改，模块通断分辨率1.5S,需要接通时间为设置值+1.5S
设置为0S，需要接通1.5S以上
设置为1S，需要接通2.5S以上
设置为2S，需要接通3.5S以上
设置为3S，需要接通4.5S以上
设置为4S，需要接通8.5S
连续接通60秒（默认60S可下发指令修改），触发报警，设备即开始联网上报阀门故障报警信息，内部阀门故障报警计次计数器加1；
接通60秒产生故障报警后检测接口断开设备即会上报报警恢复信息。
② 第二路浮球开关监测接口：
连续接通60秒（不可指令修改），触发报警，设备即开始联网上报浮球开关闭合报警信息
接通60秒产生报警后检测接口断开设备即会上报报警恢复信息。
II. 设备电池电量报警
通过平台下发指令设置电池剩余电量报警阈值，设备会在每次上报前检测电池电量，一旦低于报警阈值即在联网成功后上报电池低电量报警信息。
III. 设备状态以及监测接口状态定时上报
通过平台下发指令设置每天定时上报次数，设备即在一天内自主唤醒上报设置次数的设备全部状态信息，例如设置每天上报次数为1次，设备在每天0时自动唤醒上报一次；设置次数为2次，设备在0时和12时上报；设置次数为4次，设备在0时、6时、12时、24时各上报一次。
全部状态信息包含：阀门接通状态、阀门接通次数、阀门故障报警状态、阀门故障报警次数、电池当前电量、低电量报警状态、浮球报警状态、阀门计次延时、阀门故障延时、低电量报警阈值、每天定时上报次数、信号强度。
# 二. 设备参数设置
I.设备连接MQTT平台密码设置
1. 将设备外置日志打印TTL数据接口与USB转TLL转接板相连接，接线方式为：TX->RX,RX->TX,GND->GND，TTL电平为3.3V。

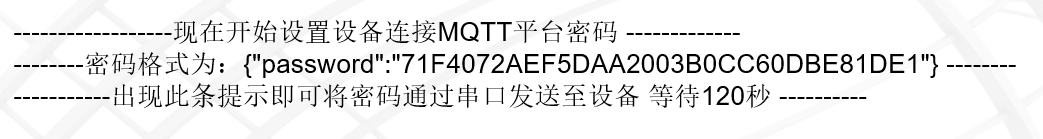

2. 打开电脑USB串口调试软件选择打开正确COM口，按下设备复位按钮，待数据接收区域出现以下框中提示即可将密码按照特定JSON格式通过调试软件发送至设备，JSON格式为：{"password":"71F4072AEF5DAA2003B0CC60DBE81DE1"}。第一次设置密码等待120秒，再次复位可再次设置等待时间为30秒，成功设置即退出。提示数据如下：
::: hljs-center
:::
II.设备运行参数设置
设备复位设置完连接MQTT平台密码后即开始进入注网及连接MQTT平台进程，若连接正常无错误即可在连接上平台后通过平台下发设置运行参数指令，可进行下发参数设置状态标志为：设备震动三次。等待时间为100秒。

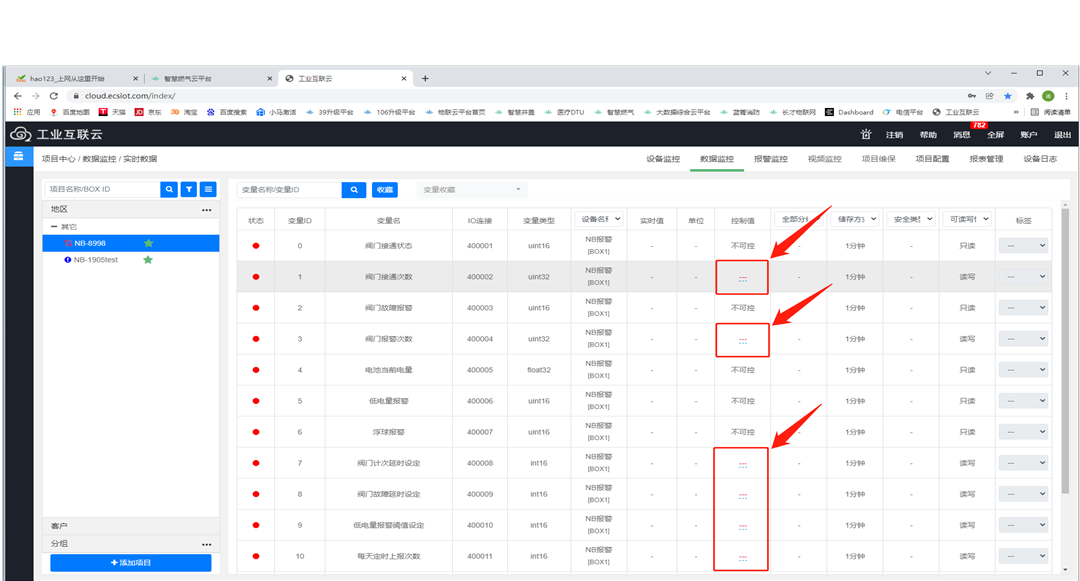

1.登录平台在如下图所示位置进行参数下发设置，平台网址为：https://cloud.ecsiot.com/index/
2.参数下发后3-6秒内可看到数据修改成功后的值，若数据无变化可再次尝试下发
下发参数位置示意图,如下图所示：
# 三. 外观及安装介绍

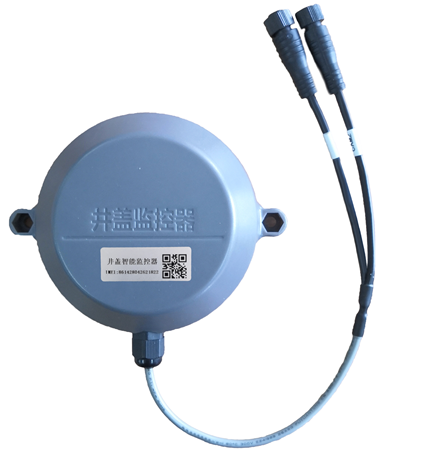

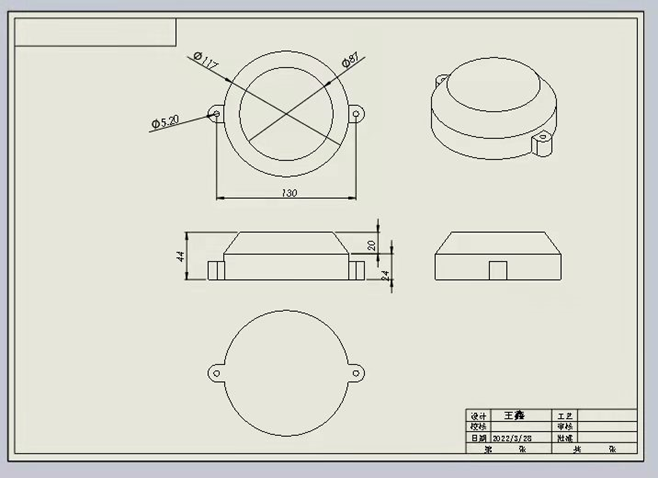

如下图所示：是智能监测终端设备的外观和现场施工图
::: hljs-center
:::
::: hljs-center
:::

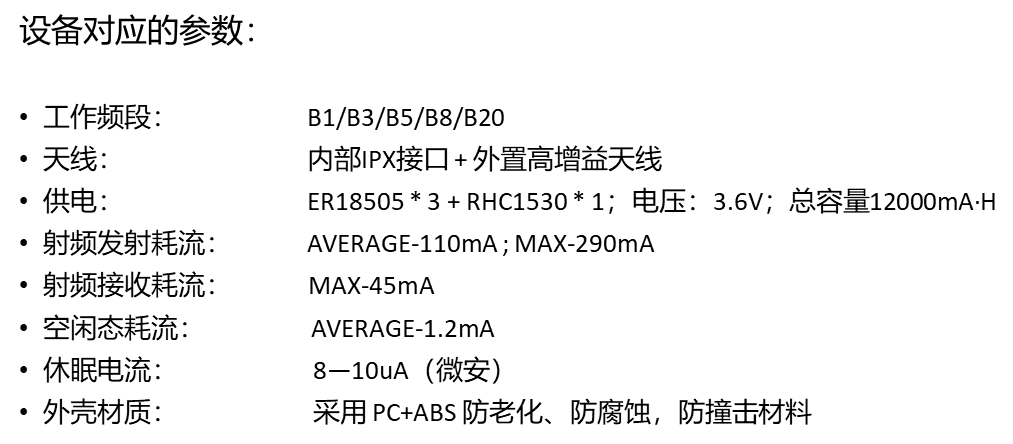

# 四. 产品参数
::: hljs-center
:::
